Jak działa turbina w silniku diesla? Zasada pracy i objawy awarii

Odpowiedź na pytanie jak działa turbina w silniku diesla zaczyna się od sprostowania popularnego mitu: turbosprężarka nie włącza się nagle przy 1800 albo 2000 obr./min. Jej wirnik obraca się od chwili uruchomienia silnika, a kierowca odczuwa przede wszystkim moment, w którym doładowanie staje się wyraźne.

Turbosprężarka jest częścią większego układu obejmującego silnik, dolot, wydech, olej, EGR i DPF. Dlatego świst, spadek mocy albo błąd ciśnienia doładowania nie oznaczają automatycznie konieczności wymiany turbiny. Najpierw trzeba ustalić, czy przyczyną jest sama turbosprężarka, sterowanie, nieszczelność, smarowanie czy nadmierne ciśnienie zwrotne spalin.

Budowa i podstawowa zasada działania turbiny w silniku Diesla

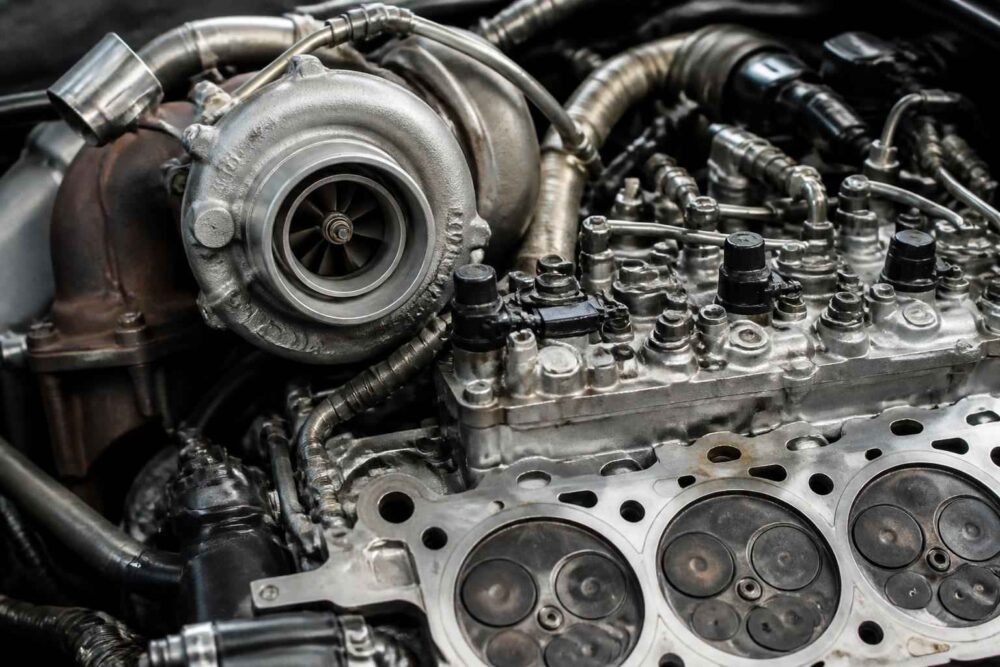

Turbosprężarka ma dwie współpracujące części. Strona gorąca znajduje się przy kolektorze wydechowym. Trafiają do niej spaliny opuszczające cylindry. Ich energia cieplna i kinetyczna napędza wirnik turbiny. Po drugiej stronie obudowy znajduje się strona zimna, czyli sprężarka z kołem kompresji. Oba wirniki są osadzone na jednym wałku.

Gdy wirnik turbiny zaczyna się obracać, przez wspólny wał napędza koło kompresji. Sprężarka zasysa powietrze przez filtr, zwiększa jego ciśnienie i kieruje je do układu dolotowego. W ten sposób do cylindrów trafia większa masa powietrza niż w silniku wolnossącym o podobnej pojemności.

Przepływ można przedstawić w kilku krokach:

1. Powietrze przechodzi przez filtr i trafia do koła kompresji.
2. Spaliny z cylindrów napędzają wirnik turbiny po stronie gorącej.
3. Wspólny wał przenosi obroty na sprężarkę.
4. Sprężone powietrze przepływa przez intercooler, czyli chłodnicę powietrza doładowanego.
5. Chłodniejsze i gęstsze powietrze trafia do cylindrów, gdzie można spalić większą dawkę oleju napędowego.

Właśnie dlatego turbina nie jest samodzielnym „generatorem mocy”. Ona wykorzystuje energię spalin, która w silniku bez doładowania zostałaby w dużej części utracona, i dzięki temu dostarcza więcej tlenu do komory spalania. Większa ilość tlenu pozwala sterownikowi wtrysnąć więcej paliwa bez nadmiernego pogorszenia procesu spalania.

Rola tlenu jest w dieslu szczególnie ważna. Silnik wysokoprężny pracuje zwykle z nadmiarem powietrza, a moc reguluje przede wszystkim dawką paliwa. Gdy powietrza brakuje, pojawia się niepełne spalanie, czarny dym, wyższa emisja cząstek stałych i spadek osiągów.

Sprężanie powietrza podnosi jednak jego temperaturę. Dlatego między turbosprężarką a silnikiem często znajduje się intercooler. Chłodniejsze powietrze jest gęstsze, a więc w tej samej objętości zawiera więcej tlenu. Chłodnica nie zwiększa ciśnienia sama w sobie, ale poprawia skuteczność doładowania i ogranicza obciążenie cieplne silnika.

Przy jakich obrotach pracuje turbina w dieslu i jak steruje się ciśnieniem doładowania

Na pytanie, kiedy włącza się turbina w dieslu, nie ma jednej wartości obrotów odpowiedniej dla wszystkich silników. Wirnik zaczyna obracać się już przy rozruchu, ponieważ spaliny przepływają przez kolektor wydechowy. Przy niskim obciążeniu ich ilość i energia są jednak niewielkie, dlatego ciśnienie doładowania może być wtedy tylko nieznacznie wyższe od atmosferycznego.

Odczuwalne przyspieszenie zależy nie tylko od obrotów, ale też od położenia pedału gazu, obciążenia samochodu, biegu, temperatury, konstrukcji turbosprężarki i strategii sterownika. W zakresie niskich obrotów doładowanie narasta stopniowo. Przy średnich obrotach, gdy silnik przepompowuje więcej powietrza i wytwarza więcej spalin, rośnie również prędkość wirnika oraz ciśnienie doładowania. Przy wysokich obrotach układ sterowania ogranicza przepływ energii do turbiny, aby nie dopuścić do przeładowania.

Zjawisko odczuwalnego opóźnienia reakcji na gaz nazywa się turbodziurą. W starszych konstrukcjach było ono wyraźniejsze, ponieważ większa turbina potrzebowała czasu, aby nabrać prędkości. Nowoczesne diesle ograniczają ten efekt przez mniejsze wirniki, elektroniczne sterowanie dawką paliwa oraz zmienną geometrię kierownic.

Ciśnienie doładowania kontroluje się głównie na dwa sposoby. W prostszym rozwiązaniu stosuje się zawór upustowy wastegate. Gdy ciśnienie lub prędkość turbiny osiągną określony poziom, zawór kieruje część spalin z pominięciem wirnika. Turbina otrzymuje wtedy mniej energii, a doładowanie przestaje rosnąć.

W silnikach Diesla często stosuje się zmienną geometrię VGT, nazywaną także VNT lub VTG. Wokół wirnika znajdują się ruchome kierownice. Przy niskich obrotach ustawiają się tak, aby przyspieszyć przepływ spalin i skuteczniej napędzić turbinę. Przy większym przepływie otwierają się, ograniczając energię docierającą do wirnika.

Za zmianę położenia kierownic może odpowiadać siłownik podciśnieniowy albo elektryczny. W praktyce oznacza to, że uszkodzenie przewodu podciśnienia, elektrozaworu, czujnika ciśnienia lub samego mechanizmu VGT może dawać objawy przypominające awarię turbiny.

Zawór wastegate a zmienna geometria (VGT) w silniku wysokoprężnym

Nie można powiedzieć, że VGT jest zawsze gorsze albo lepsze. Daje korzystniejszą charakterystykę pracy, ale ma więcej elementów narażonych na zapiekanie. Sadza i nagar mogą ograniczyć ruch kierownic. Ich zablokowanie w pozycji zamkniętej może powodować overboost, czyli przeładowanie, a zablokowanie w pozycji otwartej — underboost i brak mocy.

Dlaczego silnik Diesla potrzebuje turbosprężarki bardziej niż benzyna

Silnik Diesla może pracować bez turbiny, ale w samochodzie osobowym byłby wtedy mniej elastyczny, cięższy w osiąganiu mocy i często wymagałby większej pojemności. Turbodoładowanie pozwala uzyskać wysoki moment obrotowy z niewielkiego silnika, zwłaszcza przy niskich i średnich obrotach.

W dieslu ilość powietrza ma bezpośredni wpływ na to, ile paliwa można spalić w cylindrze. Bez wystarczającej ilości tlenu większa dawka oleju napędowego nie daje proporcjonalnego przyrostu mocy. Zamiast tego zwiększa zadymienie, temperaturę spalin i ilość cząstek stałych.

Doładowanie umożliwia więc zmniejszenie pojemności silnika przy zachowaniu użytecznego momentu obrotowego. Samochód może sprawnie ruszać i przyspieszać bez utrzymywania bardzo wysokich obrotów. Przy prawidłowym sterowaniu poprawia się również sprawność wykorzystania paliwa, choć rzeczywiste zużycie zależy od masy auta, przełożeń, stylu jazdy i stanu całego układu.

Diesel nie jest jednak „uzależniony” od turbiny w sensie technicznym. Wolnossący silnik wysokoprężny może działać, lecz jego parametry i przeznaczenie będą inne. Współczesne jednostki projektuje się jako doładowane, dlatego jazda bez prawidłowego ciśnienia doładowania oznacza zwykle usterkę, a nie cechę konstrukcyjną.

Rola układu smarowania i wpływ filtrów DPF oraz EGR na żywotność turbiny

Turbosprężarka pracuje w trudnych warunkach: przy wysokiej temperaturze spalin i bardzo dużej prędkości obrotowej wirnika. W zależności od konstrukcji może ona osiągać setki tysięcy obrotów na minutę. Wałek nie powinien pracować „na sucho”. Olej silnikowy dostarczany przewodem pod ciśnieniem tworzy film smarny w łożyskowaniu i odbiera część ciepła.

Problemy zaczynają się, gdy olej jest zużyty, ma niewłaściwą specyfikację, jego poziom jest zbyt niski albo przewód zasilający turbosprężarkę jest niedrożny. Po intensywnej jeździe nagłe odcięcie przepływu oleju przy bardzo gorącym rdzeniu może sprzyjać koksowaniu oleju w kanałach. Z czasem ogranicza to smarowanie, zwiększa luz wałka i może doprowadzić do uszkodzenia uszczelnień.

Wymiana samego turbo bez sprawdzenia przyczyny jest ryzykowna. Jeżeli przewód olejowy jest zabrudzony, filtr powietrza zatkany, a w układzie dolotowym zalega olej lub ciało obce, nowy podzespół może szybko ulec awarii.

Znaczenie ma także układ wydechowy. Zapchany filtr DPF zwiększa ciśnienie zwrotne spalin. Spaliny mają wtedy utrudniony przepływ, co podnosi obciążenie cieplne strony gorącej. Długotrwała jazda z niesprawnym DPF-em, częste nieudane regeneracje i rozcieńczanie oleju paliwem mogą pośrednio skrócić żywotność turbosprężarki.

Niesprawny zawór EGR również wpływa na warunki pracy. Zawór zablokowany w niewłaściwym położeniu zmienia ilość świeżego powietrza, temperaturę spalania i skład gazów wydechowych. Sadza może odkładać się w dolocie oraz mechanizmie zmiennej geometrii. To kolejny powód, aby nie traktować błędu doładowania jako wystarczającej podstawy do wymiany turbiny.

Praktyczna diagnostyka powinna obejmować odczyt parametrów rzeczywistych, kontrolę szczelności przewodów, sprawdzenie sterowania siłownikiem, pomiar ciśnienia oleju w uzasadnionych przypadkach oraz ocenę DPF i EGR. Dopiero wtedy można rozsądnie ocenić, czy potrzebna jest naprawa, regeneracja czy wymiana.

Objawy uszkodzenia turbiny w silniku diesla – na co zwrócić uwagę

Jednym z sygnałów ostrzegawczych jest zmiana dźwięku. Delikatny szum przepływu powietrza może być normalny, ale głośny gwizd, wycie przypominające syrenę, metaliczne tarcie albo narastający hałas wraz z obrotami wymagają kontroli. Sam dźwięk nie wskazuje jednak jednoznacznie przyczyny. Podobnie może zachowywać się nieszczelny przewód dolotowy lub uszkodzone łożysko osprzętu.

Drugim objawem jest spadek mocy. Samochód może przestać przyspieszać pod obciążeniem, a sterownik może przełączyć silnik w tryb awaryjny. Przyczyną bywa uszkodzona turbosprężarka, ale także nieszczelność intercoolera, problem z podciśnieniem, czujnikiem ciśnienia, EGR-em albo zapieczonymi kierownicami VGT.

Niepokojące jest również dymienie. Niebieski dym może oznaczać spalanie oleju, w tym jego przedostawanie się przez zużyte uszczelnienia turbosprężarki, ale trzeba brać pod uwagę także zużycie silnika. Czarny dym zwykle wskazuje na zbyt małą ilość powietrza względem dawki paliwa. Powodem może być brak doładowania, nieszczelność dolotu, zatkany filtr powietrza lub nieprawidłowe sterowanie wtryskiem.

Warto sprawdzić poziom oleju i obserwować, czy nie spada szybciej niż zwykle. Olej w przewodach dolotowych nie zawsze oznacza awarię — niewielka ilość może pochodzić z odmy. Duża ilość oleju w intercoolerze, szybki ubytek oleju, intensywne dymienie i głośna praca turbiny to już powód do pilnej kontroli.

Nie należy wymieniać turbosprężarki wyłącznie na podstawie kodu błędu. Kod informuje, że układ osiągnął nieprawidłowe ciśnienie, ale nie mówi jeszcze, czy winny jest wirnik, sterowanie, przewód, DPF czy czujnik. Potrzebne są oględziny i pomiary.

Rozbieganie silnika diesla jako skrajny efekt usterki turbosprężarki

Rozbieganie silnika Diesla może nastąpić, gdy uszkodzona turbosprężarka przepuszcza olej do układu dolotowego. Silnik zaczyna spalać olej silnikowy jak dodatkowe paliwo. Kierowca może zauważyć nagły, samoczynny wzrost obrotów, gęsty niebieskoszary dym i brak reakcji na wyłączenie zapłonu. To sytuacja bezpośredniego zagrożenia dla silnika i otoczenia.

Jeżeli samochód ma manualną skrzynię biegów, kierowca może — tylko jeśli pozwalają na to warunki drogowe — mocno zahamować, włączyć wysoki bieg, na przykład czwarty lub piąty, i zdecydowanie zwolnić sprzęgło, aby zdusić silnik. Trzeba utrzymać kontrolę nad pojazdem, nie wychodzić przed samochód i nie próbować wkładać rąk do dolotu ani zasłaniać go przypadkowymi przedmiotami.

W samochodzie z automatyczną skrzynią biegów nie ma uniwersalnej, bezpiecznej procedury zduszenia silnika. Należy zatrzymać pojazd w bezpiecznym miejscu, oddalić się od niego i wezwać pomoc. Po takim zdarzeniu nie wolno ponownie uruchamiać silnika przed sprawdzeniem turbiny, dolotu, intercoolera i poziomu oleju.

Jak prawidłowo jeździć autem z turbodieslem – zasady eksploatacji

Prawidłowa eksploatacja nie polega na ciągłym jeżdżeniu bardzo spokojnie ani na obowiązkowym wielominutowym chłodzeniu po każdej trasie. Liczy się dopasowanie zachowania do temperatury i obciążenia układu.

Po uruchomieniu zimnego silnika warto ruszyć spokojnie i przez pierwsze kilometry unikać wysokich obrotów oraz pełnego obciążenia. Olej potrzebuje czasu, aby dotrzeć do łożyskowania turbiny, a zimny silnik ma gorsze warunki smarowania. Z drugiej strony długie pozostawianie auta na biegu jałowym nie jest dobrym sposobem rozgrzewania.

Po spokojnej jeździe miejskiej zwykle nie ma potrzeby pozostawiania silnika na kilka minut. Po długiej jeździe autostradowej, holowaniu albo dynamicznym podjeździe warto jednak przez chwilę jechać spokojniej lub pozostawić silnik na krótko na biegu jałowym. Chodzi o stopniowe obniżenie temperatury, a nie o sztywny czas wymagany w każdym samochodzie. System Start-Stop może wyłączać silnik po spełnieniu warunków przewidzianych przez producenta, ale nie powinno się ignorować ostrzeżeń o temperaturze lub poziomie oleju.

Najważniejszy jest olej o specyfikacji dopuszczonej dla konkretnego silnika. W samochodach z DPF-em często stosuje się oleje niskopopiołowe Low SAPS, lecz nie wolno dobierać ich wyłącznie po nazwie marketingowej. Liczy się norma producenta. Wymiany warto wykonywać rozsądnie i nie przeciągać interwałów, szczególnie przy częstej jeździe miejskiej, regeneracjach DPF i dużych obciążeniach.

Filtr powietrza powinien być czysty i prawidłowo zamontowany. Nieszczelność za filtrem może dopuścić do sprężarki kurz, który uszkadza koło kompresji. Trzeba też reagować na wycieki oleju, pęknięte przewody intercoolera, nierówną pracę silnika i kontrolkę układu wydechowego.

Pięć nawyków szczególnie często skraca życie turbosprężarki:

• mocne obciążanie zimnego silnika;
• ignorowanie ubytku oleju i wycieków;
• montaż oleju lub filtrów o niewłaściwej specyfikacji;
• dalsza jazda z przeładowaniem, dymieniem albo głośnym wyciem;
• lekceważenie problemów z DPF, EGR i przewodami dolotowymi.

Warto też pamiętać, że okazjonalna jazda z większym obciążeniem na rozgrzanym silniku może być korzystniejsza niż wyłącznie bardzo krótkie odcinki, podczas których układ nie osiąga temperatury roboczej. Nie zastępuje to jednak prawidłowej diagnostyki DPF ani nie jest metodą „czyszczenia turbiny” w razie jej mechanicznej usterki.

Najrozsądniejsza zasada brzmi: obserwować zmianę zachowania samochodu i reagować zanim objaw przerodzi się w uszkodzenie wtórne. Przy spadku mocy lub błędzie doładowania można rozpocząć od kontroli przewodów, filtra powietrza i poziomu oleju, ale prace przy turbosprężarce, układzie olejowym i wydechowym lepiej powierzyć warsztatowi dysponującemu pomiarami. Sama regeneracja albo wymiana części „na próbę” nie usuwa przyczyny.

Turbosprężarka w dieslu obraca się od uruchomienia silnika, wykorzystując energię spalin do napędzania sprężarki. Intercooler zwiększa gęstość powietrza, VGT poprawia reakcję przy niskich obrotach, a olej chroni szybko obracający się wałek. Jednocześnie DPF, EGR, dolot i układ smarowania mają bezpośredni wpływ na jej trwałość.

Jeśli pojawia się nietypowy świst, dymienie, ubytek oleju lub utrata mocy, nie warto czekać na całkowitą awarię. Bezpieczny następny krok to diagnostyka całego układu, a nie automatyczne wskazanie winnej turbiny.
