Co to jest ECU w samochodzie? Działanie, objawy awarii i diagnostyka

Gdy na desce rozdzielczej pojawia się kontrolka Check Engine albo samochód traci moc, często pada hasło „uszkodzone ECU”. To jednak dopiero hipoteza, a nie gotowa diagnoza. Sterownik współpracuje z zasilaniem, wiązkami, czujnikami, elementami wykonawczymi i innymi modułami, dlatego ten sam objaw może mieć kilka różnych przyczyn.

Co to jest ECU w samochodzie i jaką funkcję pełni sterownik silnika

ECU to skrót od Electronic Control Unit, czyli elektronicznej jednostki sterującej. W kontekście silnika często rozwija się go także jako Engine Control Unit — sterownik silnika. W praktyce jest to komputer, który odbiera sygnały z czujników, przetwarza je według zapisanego oprogramowania i steruje pracą wybranych podzespołów.

Najprościej porównać ECU do układu nerwowego samochodu, ale trzeba pamiętać, że nie jest ono samodzielnym „mózgiem” odłączonym od reszty auta. Sterownik może prawidłowo działać tylko wtedy, gdy otrzymuje odpowiednie zasilanie, ma dobre połączenia masowe i może komunikować się z czujnikami oraz elementami wykonawczymi.

Sterownik silnika analizuje między innymi położenie wału korbowego, temperaturę cieczy, ilość powietrza, ciśnienie doładowania i skład spalin. Na tej podstawie ustala moment zapłonu, dawkę paliwa, pracę przepustnicy, zaworu EGR czy układu turbodoładowania. W silniku wysokoprężnym może dodatkowo koordynować pracę układu common rail i świec żarowych.

Współczesny pojazd nie ma jednak tylko jednego „komputerka”. ECU silnika jest jednym z wielu sterowników. Osobne jednostki mogą obsługiwać automatyczną skrzynię biegów, układ ABS i ESP, poduszki powietrzne, klimatyzację, centralny zamek czy system multimedialny. Dlatego określenie ECU bywa używane szeroko — jako nazwa dowolnego modułu elektronicznego — albo węziej, wyłącznie dla sterownika silnika.

Architektura elektroniki w aucie – typy modułów ECU i magistrala CAN

W starszych samochodach liczba sterowników była ograniczona. W nowoczesnym aucie może znajdować się od kilku do kilkudziesięciu modułów, zależnie od wyposażenia i konstrukcji pojazdu. Każdy z nich realizuje określone zadania, ale nie pracuje całkowicie niezależnie.

Za wymianę informacji często odpowiada magistrala CAN — Controller Area Network. Dzięki niej moduły mogą przesyłać dane bez prowadzenia osobnego przewodu do każdego odbiornika. Sterownik silnika może na przykład udostępnić informację o prędkości obrotowej, a moduł skrzyni lub zestaw wskaźników wykorzysta ją do własnych działań. Układy mogą też korzystać z sieci LIN, stosowanej między innymi do prostszych urządzeń i lokalnej komunikacji.

Taka architektura zwiększa możliwości auta, ale utrudnia diagnostykę. Usterka zasilania jednego modułu, zwarcie w wiązce albo zakłócenie komunikacji CAN może spowodować pojawienie się wielu pozornie niezależnych błędów. Przykładowo problem z modułem ABS może wyłączyć system stabilizacji, zapalić kilka kontrolek i wpłynąć na działanie tempomatu. Nie oznacza to automatycznie, że wszystkie te elementy są uszkodzone.

Podczas odczytu błędów warto więc sprawdzić, czy kod dotyczy konkretnego podzespołu, czy raczej braku komunikacji. Równie istotne jest sprawdzenie napięcia akumulatora. Zbyt niskie napięcie podczas rozruchu potrafi wygenerować serię błędów w wielu sterownikach, mimo że po ustabilizowaniu zasilania żaden z nich nie wymaga wymiany.

Jak działa sterownik ECU – rola czujników, mapy silnika i elementów wykonawczych

Działanie ECU można opisać jako ciągłą pętlę: pomiar, analiza, decyzja i reakcja. Sterownik wykonuje te operacje wielokrotnie w bardzo krótkim czasie. Nie „zgaduje”, czego potrzebuje silnik, lecz opiera się na sygnałach elektrycznych i zapisanych strategiach sterowania.

Czujniki przekazują informacje o aktualnym stanie auta. Czujnik położenia wału informuje o pozycji i prędkości obrotowej, przepływomierz mierzy ilość zasysanego powietrza, a czujniki temperatury pokazują warunki pracy silnika. Sonda lambda przekazuje dane o składzie spalin, a czujnik ciśnienia doładowania pozwala kontrolować pracę turbiny.

ECU porównuje te dane z wartościami zapisanymi w oprogramowaniu. Mapa silnika nie jest pojedynczą tabelą odpowiadającą za wszystkie funkcje. To zestaw charakterystyk i korekt, które uwzględniają obciążenie, temperaturę, prędkość obrotową, jakość spalania oraz inne warunki. Na tej podstawie sterownik wyznacza sygnały dla elementów wykonawczych.

Proces wygląda następująco:

1. Kierowca naciska pedał przyspieszenia, a odpowiedni czujnik przekazuje żądanie momentu obrotowego.
2. ECU sprawdza położenie wału, obroty, temperaturę, ilość powietrza i obciążenie silnika.
3. Oprogramowanie porównuje odczyty z zapisanymi mapami oraz wartościami korekcyjnymi.
4. Sterownik wyznacza między innymi dawkę paliwa, moment zapłonu i ciśnienie doładowania.
5. Elementy wykonawcze, takie jak wtryskiwacze, cewki, przepustnica, zawór EGR lub elektrozawory, realizują polecenia.
6. Czujniki ponownie mierzą efekt działania, a ECU koryguje sterowanie w ramach dostępnego zakresu.

To sprzężenie zwrotne wyjaśnia, dlaczego uszkodzony czujnik może dawać objawy przypominające awarię komputera. Jeżeli czujnik temperatury podaje wartość nierealną, ECU może wzbogacać mieszankę, ograniczać moc lub zapisywać błąd. Sam sterownik może być sprawny, lecz reagować na nieprawidłowe dane.

Objawy uszkodzonego ECU – jak rozpoznać awarię jednostki sterującej

Typowe objawy problemów z elektroniką silnika to trudny rozruch, gaśnięcie, nierówna praca, brak reakcji na pedał przyspieszenia, spadek mocy i przechodzenie w tryb awaryjny silnika. Może też zapalić się kontrolka Check Engine. Żaden z tych symptomów samodzielnie nie pozwala jednak przesądzić, że uszkodzone jest ECU.

Bardziej podejrzany jest brak komunikacji ze sterownikiem przez interfejs OBD-II, szczególnie gdy zasilanie i masa modułu są prawidłowe. W takiej sytuacji trzeba mimo wszystko wykluczyć uszkodzenie gniazda diagnostycznego, przewodów, bezpiecznika, instalacji CAN lub problem z samym urządzeniem diagnostycznym.

W diagnostyce trzeba rozdzielić trzy grupy problemów. Usterka sprzętowa dotyczy fizycznej elektroniki: zalania, korozji, pękniętych połączeń, uszkodzonego zasilania, nadpalonych elementów albo pamięci. Usterka programowa może wynikać z przerwanego zapisu, uszkodzenia pamięci lub nieprawidłowego oprogramowania. Trzecia grupa to problem z immobilizerem, który może uniemożliwić uruchomienie silnika mimo sprawnego sterownika.

Kierowca może bezpiecznie rozpocząć od kontroli akumulatora, bezpieczników, widocznych złączy i odczytu błędów. Demontaż obudowy ECU, pomiary na pinach oraz ingerencję w płytkę należy pozostawić warsztatowi. Sam kod błędu wskazuje obszar poszukiwań, ale nie jest dowodem uszkodzenia części, której dotyczy opis.

Co powoduje awarie komputera w samochodzie i jak ich unikać

Elektronice najbardziej szkodzą warunki, przed którymi producent próbował ją zabezpieczyć, ale których nie da się całkowicie wyeliminować. Wilgoć może dostać się przez nieszczelną obudowę, odpływ podszybia albo uszkodzoną wiązkę. Z czasem prowadzi do korozji pinów i niestabilnych połączeń. Czasami sam sterownik jest sprawny, a problem powoduje zielony nalot na złączu lub przerwany przewód masowy.

Drugim zagrożeniem są temperatura i drgania. Moduł zamontowany blisko silnika pracuje w trudnym środowisku, a wielokrotne nagrzewanie i stygnięcie może osłabiać połączenia lutowane. Do awarii mogą przyczynić się także przepięcia w instalacji. Szczególną ostrożność trzeba zachować przy awaryjnym uruchamianiu auta, ładowaniu akumulatora oraz pracach spawalniczych.

Przed spawaniem nadwozia należy zastosować procedurę zalecaną przez producenta, w tym odłączyć akumulator, jeśli jest to wymagane. Nie wolno też traktować przypadkowego podłączania przewodów rozruchowych jako czynności obojętnej dla elektroniki. Błędna polaryzacja może uszkodzić nie tylko ECU, lecz także inne moduły.

Warto regularnie kontrolować stan odpływów w podszybiu, uszczelnień i osłon złączy. Jeśli w okolicy sterownika pojawiła się woda, samo wysuszenie nie zawsze wystarczy. Korozja może rozwijać się dalej pod izolacją lub wewnątrz złącza, dlatego po zalaniu potrzebna jest dokładna ocena.

Gdzie znajduje się ECU w samochodzie i jak sprawdzić jego numer

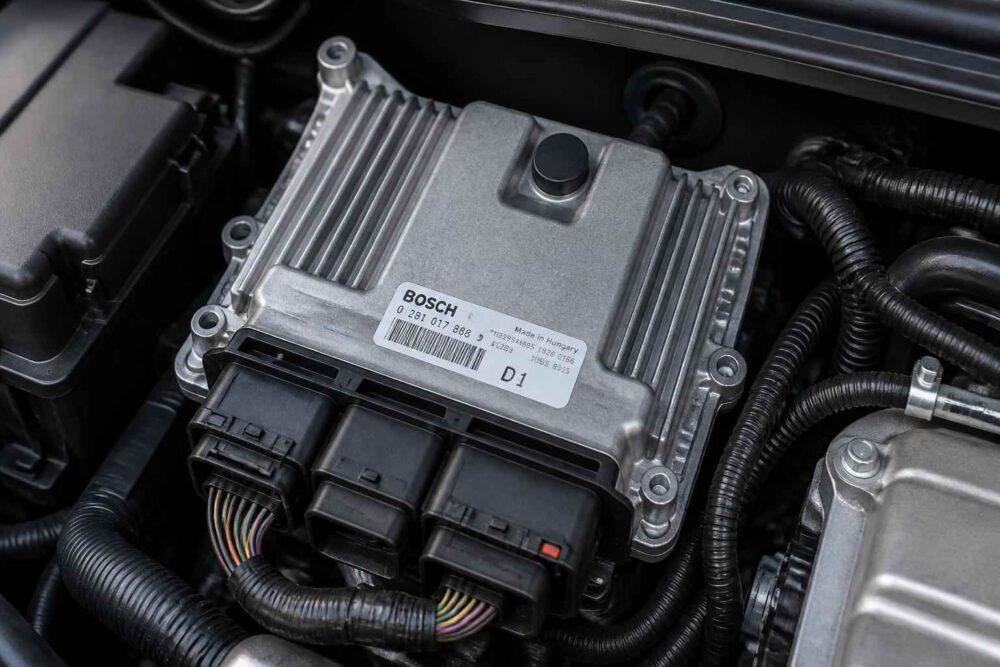

To, gdzie jest ECU w samochodzie, zależy od marki, modelu, silnika i roku produkcji. Sterownik silnika często znajduje się w komorze silnika, przy podszybiu, nad nadkolem albo w pobliżu akumulatora. W niektórych autach montuje się go w kabinie: pod deską rozdzielczą, za schowkiem, pod fotelem lub w centralnej części nadwozia.

Nie warto szukać modułu wyłącznie na podstawie zdjęcia z innego egzemplarza. W tej samej rodzinie samochodów położenie może różnić się zależnie od wersji silnikowej i wyposażenia. Przed odpinaniem złącza trzeba wyłączyć zapłon i postępować zgodnie z instrukcją producenta. Przy niektórych pracach konieczne jest odczekanie, aż moduły przejdą w stan uśpienia.

Numer ECU można sprawdzić na trzy sposoby. Najpewniejszy jest odczyt etykiety na obudowie. Zwykle znajduje się na niej numer producenta sterownika, numer części, oznaczenie wersji oraz dodatkowe kody. Nie wszystkie zapisane ciągi znaków mają jednak takie samo znaczenie. Numer seryjny nie musi być numerem katalogowym, a oznaczenie oprogramowania może różnić się od numeru obudowy.

Drugą metodą jest diagnostyka przez interfejs OBD-II. Profesjonalne urządzenie może odczytać identyfikację sterownika, wersję oprogramowania i dane kalibracyjne bez demontażu. To wygodne rozwiązanie, ale wynik zależy od możliwości testera. Prosty czytnik kodów może nie pokazać pełnej identyfikacji modułu.

Trzecim źródłem jest dokumentacja pojazdu, katalog części lub weryfikacja w autoryzowanym serwisie. Do poprawnego doboru często potrzebne są numer VIN, kod silnika, rodzaj skrzyni i wyposażenie. Przy porównywaniu dwóch sterowników nie wystarczy stwierdzenie, że „wyglądają tak samo”. Znaczenie mogą mieć wersja oprogramowania, układ pinów, kalibracja i obsługiwane systemy.

Najbezpieczniejsza kolejność to najpierw odczyt danych z auta, potem porównanie numeru OE i dopiero na końcu poszukiwanie części. Wymiana „na próbę” może wygenerować dodatkowe błędy, zablokować rozruch albo zwiększyć koszt późniejszego programowania.

Numer ECU a wymiana sterownika i ponowne programowanie immobilizera

Używany sterownik o identycznym numerze nie zawsze działa po prostym podłączeniu. Może być przypisany do innego samochodu, zawierać dane immobilizera, mieć inną wersję kalibracji albo pochodzić z pojazdu o innym wyposażeniu. Ważna jest zgodność numeru OE, silnika, skrzyni, wersji oprogramowania i konfiguracji auta.

Po wymianie konieczna może być adaptacja do immobilizera. W zależności od konstrukcji pojazdu stosuje się programowanie nowego modułu, klonowanie danych ze starego sterownika albo procedurę synchronizacji z pozostałymi modułami. Klonowanie może obejmować przeniesienie danych z pamięci EEPROM lub FLASH, ale jest to praca wymagająca odpowiedniego programatora, schematów i wiedzy o konkretnej jednostce.

Dlatego nie należy kupować części wyłącznie po haśle „ECU do tego modelu”. Najpierw trzeba ustalić, czy istniejący moduł można naprawić lub przeprogramować. To często ogranicza ryzyko i pozwala zachować zgodność z immobilizerem.

Naprawa, wymiana czy chiptuning – co warto wiedzieć o modyfikacji oprogramowania ECU

Jeśli diagnoza potwierdzi usterkę sterownika, pierwszeństwo ma ocena możliwości naprawy. Serwis elektroniki może sprawdzić zasilanie wewnętrzne, połączenia lutowane, ślady wilgoci, uszkodzenia elementów i pamięci. Naprawa płytki lub wymiana konkretnego komponentu bywa rozsądniejsza niż zakup nieznanego modułu używanego, ale tylko wtedy, gdy przyczyna uszkodzenia jest możliwa do ustalenia.

Drugą opcją jest reflashing, czyli ponowne wgranie oprogramowania. Stosuje się je między innymi po przerwanym zapisie, aktualizacji lub wykryciu problemu programowego. Nie naprawi ono spalonego układu, skorodowanych ścieżek ani problemu z zasilaniem. Jeżeli ktoś proponuje „wgranie programu” bez sprawdzenia napięć, komunikacji i stanu sterownika, jest to zbyt uproszczone podejście.

Chiptuning, nazywany także remappingiem, polega na zmianie wybranych parametrów zapisanych w oprogramowaniu ECU. Może zmienić sposób sterowania dawką paliwa, zapłonem, doładowaniem lub ograniczeniami momentu obrotowego. Rezultat zależy od konkretnego silnika, jego stanu technicznego, osprzętu i jakości kalibracji.

Nie należy przedstawiać chiptuningu jako uniwersalnego sposobu na większą moc i niższe spalanie jednocześnie. Zbyt agresywna mapa może zwiększyć obciążenie turbiny, sprzęgła, skrzyni, układu wtryskowego i silnika. Może też ukryć problem, jeśli samochód już wcześniej miał niesprawny przepływomierz, nieszczelność lub niewłaściwe ciśnienie doładowania.

Przed modyfikacją trzeba sprawdzić stan auta, wykonać diagnostykę i zachować możliwość powrotu do oryginalnego oprogramowania. Samochód z aktywnymi błędami, niestabilnym zasilaniem albo problemem z czujnikami nie jest dobrym kandydatem do strojenia. Najpierw usuwa się przyczynę, a dopiero potem rozważa zmianę map.

Wymiana sterownika jest uzasadniona wtedy, gdy moduł jest nieopłacalny lub niemożliwy do naprawy. Koszt zależy od typu ECU, dostępności części, zakresu diagnostyki, programowania, klonowania i adaptacji immobilizera. Sama cena używanej obudowy nie pokazuje więc całkowitego kosztu operacji.

Jeśli samochód ma problem z uruchomieniem, można kontynuować jazdę tylko wtedy, gdy silnik pracuje stabilnie, a objawy nie wskazują na ryzyko uszkodzenia jednostki lub układu bezpieczeństwa. Tryb awaryjny może pozwolić na dojazd do warsztatu, ale nie powinien być ignorowany. Przy gaśnięciu, braku hamowania wspomaganego, intensywnym szarpaniu lub zapachu spalenizny bezpieczniejszy jest transport auta.

Odłączenie akumulatora może skasować część zapisanych wartości adaptacyjnych albo chwilowo zgasić kontrolkę, ale nie usuwa przyczyny. Jeżeli błąd wynika z uszkodzonego czujnika, przewodu czy modułu, pojawi się ponownie. Reset nie jest naprawą ECU i nie zastępuje pomiarów.

ECU w samochodzie najlepiej traktować jako element całego układu, a nie część wymienianą po pierwszym kodzie błędu. Gdy pojawia się problem, właściwa kolejność to kontrola zasilania i mas, odczyt błędów, analiza parametrów bieżących, sprawdzenie wiązek i komunikacji, a dopiero później decyzja o naprawie, programowaniu lub wymianie. Przy doborze części trzeba potwierdzić numer OE, wersję oprogramowania oraz kwestię immobilizera. Taka diagnostyka zwykle kosztuje mniej niż nietrafiony zakup i pozwala uniknąć wymiany sprawnego sterownika.
