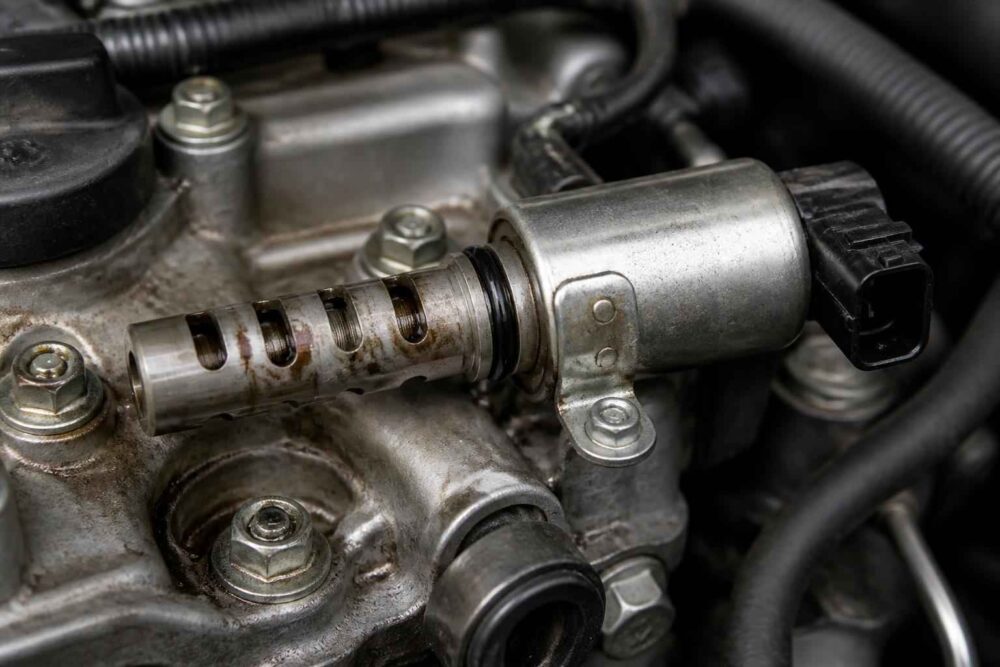

Układ zmiennych faz rozrządu poprawia elastyczność silnika, ogranicza zużycie paliwa i pomaga uzyskać odpowiednią moc w różnych zakresach obrotów. Jego ważnym elementem jest elektrozawór VVT, który steruje przepływem oleju do nastawnika faz. Gdy się zatnie, zabrudzi albo straci połączenie elektryczne, silnik może szarpać, nierówno pracować i wyświetlić kontrolkę Check Engine.
Nie każdy klekot, błąd P0011 czy spadek mocy oznacza jednak uszkodzony zawór. Przyczyną może być również koło zmiennych faz rozrządu, czujnik położenia wałka, zbyt niski poziom oleju albo niewystarczające ciśnienie smarowania. Dlatego właściwa kolejność brzmi: objaw, hipoteza, test i dopiero potem zakup części.
| Objaw | Co może oznaczać | Pierwszy krok |
|---|---|---|
| Szarpanie i spadek mocy | Zabrudzony lub zablokowany elektrozawór, problem z olejem, czujnik | Odczyt błędów i kontrola poziomu oleju |
| Klekot po rozruchu | Częściej wariator, łańcuch lub napinacz niż sama cewka zaworu | Określenie czasu trwania hałasu i diagnostyka mechaniczna |
| Kontrolka Check Engine | Usterka obwodu, niewłaściwe położenie faz albo problem z synchronizacją | Skaner OBD2 i analiza danych bieżących |
| Olej we wtyczce | Nieszczelność zaworu lub jego gniazda | Oględziny wtyczki, wiązki i uszczelnienia |
Zawór zmiennych faz rozrządu – objawy uszkodzenia, które musisz znać
Najczęstsze objawy awarii elektrozaworu pojawiają się wtedy, gdy sterownik silnika próbuje zmienić fazy, ale wałek nie reaguje zgodnie z oczekiwaniem. Kierowca odczuwa to zwykle jako szarpanie podczas przyspieszania, opóźnioną reakcję na gaz lub chwilowy brak mocy. Problem może występować tylko w określonym zakresie obrotów, ponieważ właśnie wtedy ECU aktywuje dany obwód sterowania.
Inny typowy sygnał to nierówna praca na biegu jałowym. Silnik może falować, lekko drżeć albo mieć tendencję do gaśnięcia po dojechaniu do skrzyżowania. Nie jest to jednak objaw charakterystyczny wyłącznie dla VVT. Podobne zachowanie wywołują nieszczelność dolotu, przepustnica, zapłon, wtryskiwacze czy problemy z czujnikiem położenia wałka.
Uszkodzony zawór zmiennych faz rozrządu może też powodować spadek mocy, zwiększone zużycie paliwa i trudniejszy rozruch. Jeśli tłoczek zablokuje się w pozycji ograniczającej przepływ oleju, fazy mogą pozostać w ustawieniu niekorzystnym dla danego zakresu pracy. Gdy zawór przepuszcza olej lub pozostaje otwarty, nastawnik może przestawiać wałek w niewłaściwym momencie. W obu przypadkach silnik nie musi od razu przestać pracować, ale jego kultura pracy wyraźnie się pogarsza.
Warto zwrócić uwagę na moment występowania objawu. Usterka widoczna głównie na zimnym silniku może wiązać się z gęstym olejem, zabrudzeniem tłoczka lub opóźnionym budowaniem ciśnienia. Problem pojawiający się po rozgrzaniu częściej kieruje uwagę na spadek ciśnienia oleju, zużycie elementów hydraulicznych albo cewkę, która traci parametry w wyższej temperaturze. To wskazówka diagnostyczna, a nie samodzielne potwierdzenie awarii.
Kontrolka Check Engine zwiększa prawdopodobieństwo problemu z układem sterowania fazami, ale nie wskazuje automatycznie konkretnej części. Szczególnie ważne jest sprawdzenie, czy w pamięci sterownika znajduje się błąd obwodu elektrycznego, czy błąd niezgodności zadanej i rzeczywistej pozycji wałka. To dwie różne sytuacje i mogą wymagać zupełnie innej naprawy.
Najważniejsza wskazówka diagnostyczna: sam kod błędu nie jest poleceniem „wymień zawór”. Jeśli skaner pokazuje problem z położeniem faz, trzeba jeszcze sprawdzić olej, drożność sitka, wiązkę, czujnik oraz rzeczywistą reakcję nastawnika. Dopiero zgodność objawów z wynikiem testu uzasadnia wymianę elektrozaworu.
Zawór czy koło zmiennych faz rozrządu – jak odróżnić źródło usterki
Elektrozawór VVT jest elementem sterującym. Otrzymuje sygnał z ECU i kieruje olej pod odpowiednim ciśnieniem do kanałów nastawnika. Wariator faz rozrządu, nazywany też kołem faz lub nastawnikiem, jest natomiast elementem mechanicznym zamontowanym na wałku. To on fizycznie zmienia jego położenie względem wału korbowego.
Jeżeli zawór jest zabrudzony, cewka ma przerwę albo wtyczka nie zapewnia dobrego kontaktu, sterowanie przepływem oleju będzie nieprawidłowe. Wariator może wtedy nie osiągać wymaganej pozycji, mimo że sam mechanizm nie jest jeszcze zużyty. Wymiana koła bez sprawdzenia zaworu i oleju może więc nie usunąć problemu.
Odwrotna sytuacja również jest możliwa. Zużyty wariator może powodować charakterystyczny grzechot lub klekot tuż po uruchomieniu silnika, zwłaszcza po dłuższym postoju. Hałas przypominający pracę Diesla, pojawiający się przez chwilę po rozruchu, częściej wskazuje na problem mechaniczny, niewystarczające utrzymanie oleju w nastawniku, napinacz lub zużycie samego koła. Sam elektrozawór może być wtedy sprawny elektrycznie.
Przy podejrzeniu czujnika położenia wałka częściej występują problemy z synchronizacją, trudny rozruch, gaśnięcie albo zapis błędów dotyczących sygnału czujnika. Czujnik może dostarczać sygnał niestabilny, zniekształcony lub całkowicie zanikający. W takiej sytuacji wymiana zaworu na podstawie samego spadku mocy nie jest uzasadniona.
Tabela porównawcza objawów: zawór VVT vs wariator vs czujnik wałka
| Element | Typowe objawy | Dźwięk i moment występowania | Co potwierdza usterkę |
|---|---|---|---|
| Elektrozawór VVT | Szarpanie, falowanie obrotów, spadek mocy, błędy obwodu | Najczęściej podczas zmiany obciążenia lub w określonym zakresie obrotów | Pomiar cewki, kontrola sitka, wiązki i reakcji na sterowanie |
| Wariator faz | Niestabilne fazy, utrata mocy, możliwy błąd synchronizacji | Klekot lub grzechot krótko po rozruchu, czasem także na ciepło | Pomiar położenia faz i ocena mechaniczna po wykluczeniu sterowania |
| Czujnik wałka | Trudny rozruch, gaśnięcie, nierówna praca, błędy sygnału | Zwykle bez charakterystycznego klekotu mechanicznego | Analiza sygnału, instalacji i zgodności z czujnikiem wału |
Najczęściej występujące kody błędów OBD2 przy awarii zaworu
W diagnostyce układu VVT często pojawiają się kody z grupy P0010, P0011, P0012 i P0014. Ich dokładne znaczenie zależy od banku silnika, położenia wałka oraz konkretnej strategii sterownika, dlatego opis z uniwersalnego skanera trzeba odczytać w kontekście danego modelu.
P0010 zwykle odnosi się do obwodu elementu sterującego położeniem wałka, na przykład przerwy, zwarcia albo nieprawidłowego działania cewki elektrozaworu. W takim przypadku pierwsze podejrzenie powinno dotyczyć wtyczki, przewodów i samego elektromagnesu. Nie oznacza to jeszcze, że mechaniczny wariator wymaga wymiany.
P0011 oznacza najczęściej zbyt duże wyprzedzenie faz lub nieprawidłową pozycję wałka po stronie wskazanej przez producenta. Przyczyną może być zablokowany zawór, niewłaściwy przepływ oleju, zacięty nastawnik, problem z ciśnieniem oleju albo błąd pomiaru. P0012 wskazuje zwykle sytuację odwrotną, czyli zbyt późne ustawienie faz. P0014 dotyczy analogicznego problemu dla innego wałka lub banku.
Najprostszy podział wygląda więc tak: kod opisujący obwód sterujący kieruje diagnostykę w stronę elektryki, natomiast kod opisujący położenie faz wymaga sprawdzenia całego układu hydrauliczno-mechanicznego. Zdarza się, że zawór ma prawidłową rezystancję, ale jego tłoczek się zacina. Zdarza się też, że zawór działa, a przyczyną błędu jest zbyt niskie ciśnienie oleju.
Po odczytaniu kodu warto sprawdzić dane zamrożone, temperaturę silnika, obroty i warunki, w których błąd został zapisany. Pomocne bywa również porównanie wartości zadanej i rzeczywistej pozycji wałka podczas pracy. Taki test zwykle wymaga lepszego interfejsu diagnostycznego lub warsztatu, ale daje znacznie więcej informacji niż samo skasowanie kontrolki.
Główne przyczyny uszkodzeń elektrozaworu VVT
Największym wrogiem układu zmiennych faz jest zanieczyszczony lub niewłaściwy olej. Elektrozawór ma niewielkie kanały, tłoczek i często mikrositko. Osady powstające z przepracowanego oleju mogą ograniczyć przepływ albo sprawić, że tłoczek zacznie poruszać się z oporem. Zawór nie musi być wtedy spalony, lecz jego reakcja będzie zbyt wolna lub niepełna.
Znaczenie ma także lepkość oleju. Zastosowanie środka smarnego niezgodnego ze specyfikacją silnika może utrudniać działanie nastawnika, szczególnie podczas rozruchu i w niskiej temperaturze. Zbyt niski poziom oleju ogranicza zapas potrzebny do sterowania fazami, a zużyty olej traci właściwości i może zawierać więcej zanieczyszczeń.
Drugą grupę przyczyn stanowią problemy elektryczne. Cewka elektromagnetyczna może mieć przerwę, zwarcie albo zmieniać swoje właściwości po rozgrzaniu. Należy sprawdzić również przewody, styki i blokadę wtyczki. W niektórych konstrukcjach pojawia się olej we wtyczce elektrycznej lub w gnieździe zaworu. Taka nieszczelność może pogarszać kontakt, zanieczyszczać wiązkę i powodować powracające błędy po pozornie udanej naprawie.
Nie zawsze problem znajduje się w samym zaworze. Zabrudzone kanały w głowicy, niskie ciśnienie oleju, zużyta pompa oleju, nieszczelność wewnętrzna albo zużyty wariator dają podobne objawy. Dlatego czyszczenie elektrozaworu jest rozsądnym krokiem tylko wtedy, gdy oględziny wskazują na zabrudzenie, a pozostałe elementy nie budzą podejrzeń.
Jak samodzielnie sprawdzić i wyczyścić zawór zmiennych faz rozrządu
Podstawową kontrolę można wykonać w garażu, jeśli zawór jest łatwo dostępny i producent nie wymaga specjalnej procedury demontażu. Samodzielne oględziny nie zastępują jednak pomiaru ciśnienia oleju ani profesjonalnej diagnostyki sygnałów. Przed pracą silnik powinien być wyłączony i wystudzony, a samochód zabezpieczony przed przypadkowym uruchomieniem.
Najpierw warto sprawdzić poziom oraz wygląd oleju, a następnie obejrzeć wtyczkę. Zielony nalot, luźne piny, pęknięta izolacja lub olej w gnieździe są ważnymi wskazówkami. Po demontażu trzeba zwrócić uwagę na mikrositko elektrozaworu. Jeśli jest pokryte osadem, przepływ oleju może być ograniczony. Nie należy jednak usuwać sitka na stałe ani rozwiercać kanałów, ponieważ jest ono częścią układu filtracji.
Instrukcja czyszczenia i testowania elektrozaworu krok po kroku
- Przygotuj miejsce pracy. Odłącz zapłon, pozwól silnikowi ostygnąć i oczyść okolice zaworu, aby brud nie dostał się do głowicy. Zrób zdjęcie położenia wtyczki i przewodów przed demontażem.
- Wyjmij zawór zgodnie z instrukcją dla konkretnego silnika. Zwróć uwagę na uszczelkę, oring i ewentualne podkładki. Uszkodzone uszczelnienie może później powodować wyciek oleju.
- Obejrzyj tłoczek i sitko. Nie powinno być pęknięte, mocno zapchane ani zdeformowane. Tłoczek powinien poruszać się bez wyraźnego zacinania, ale sposób oceny zależy od konstrukcji zaworu.
- Wyczyść element. Można użyć środka do czyszczenia przepustnic lub odpowiedniego zmywacza, który nie pozostawia osadu. Nie szoruj precyzyjnych powierzchni ostrym narzędziem i nie przedmuchuj zaworu agresywnie w sposób mogący uszkodzić uszczelnienia.
- Sprawdź cewkę multimetrem. Pomiar rezystancji wykonuje się na odłączonym zaworze, między jego stykami. Wynik trzeba porównać z dokumentacją konkretnego silnika, ponieważ wartości różnią się między konstrukcjami. Odczyt przerwy lub zwarcia jest podejrzany, ale prawidłowa rezystancja nie potwierdza jeszcze sprawności mechanicznej.
- Test zasilaniem 12 V wykonuj tylko wtedy, gdy przewiduje go procedura producenta. Krótkie podanie napięcia o właściwej biegunowości powinno wywołać wyraźną reakcję elektromagnesu, często słyszalne kliknięcie. Nie trzymaj napięcia długo i nie podłączaj przewodów bez zabezpieczenia. Niektóre zawory oraz sterowane układy wymagają innego sposobu testowania.
- Zamontuj zawór z właściwym uszczelnieniem i wykonaj kontrolę. Po uruchomieniu sprawdź, czy nie ma wycieku, a następnie odczytaj błędy i obserwuj pracę silnika. Jeśli objaw pozostał, nie zakładaj automatycznie, że nowy zawór rozwiąże problem.
Test „na krótko” ma ograniczoną wartość. Pokazuje, że cewka reaguje, ale nie sprawdza sterowania impulsowego, pracy pod temperaturą, drożności kanałów ani ciśnienia oleju. Jeżeli po czyszczeniu błąd wraca, silnik klekocze albo fazy nie osiągają wartości zadanej, dalsze pomiary powinien wykonać warsztat.
Czym grozi ignorowanie objawów i jazda z uszkodzonym zaworem
Krótki dojazd do warsztatu jest zwykle mniej ryzykowny niż dalsza jazda przez wiele tygodni z aktywną usterką, ale nie ma jednej zasady dla każdego silnika. Jeśli samochód mocno szarpie, gaśnie, traci moc, wydaje metaliczne odgłosy albo miga kontrolka silnika, należy ograniczyć jazdę i potraktować sprawę pilnie.
Nieprawidłowe fazy pogarszają spalanie i mogą zwiększać ilość niespalonego paliwa w spalinach. W konsekwencji rośnie obciążenie katalizatora. Długotrwała jazda z niewłaściwym sterowaniem może również przyspieszać zużycie wariatora, napinacza i łańcucha rozrządu. Sam zawór nie musi doprowadzić do przeskoczenia rozrządu, ale ignorowanie problemu z olejem lub mechanizmem faz zwiększa ryzyko kosztownej awarii wtórnej.
Jeśli przyczyną jest niski poziom oleju, dalsza jazda może zaszkodzić nie tylko VVT, lecz także całemu silnikowi. Gdy problem dotyczy wyłącznie zabrudzonego elektrozaworu, czyszczenie może wystarczyć. Jeżeli jednak cewka jest spalona, występuje niskie ciśnienie oleju lub wariator ma luz mechaniczny, samo mycie będzie tylko odsunięciem naprawy.
Ile kosztuje wymiana zaworu zmiennych faz rozrządu
Koszt naprawy zależy od silnika, dostępności zaworu i tego, czy wybierzesz część oryginalną, markowy zamiennik czy najtańszy produkt. W wielu popularnych konstrukcjach sam elektrozawór kosztuje od kilkudziesięciu do kilkuset złotych, natomiast część OEM może być wyraźnie droższa. Warto sprawdzić numer katalogowy, ponieważ podobnie wyglądające zawory mogą różnić się charakterystyką cewki, długością tłoczka i sposobem sterowania.
Robocizna przy łatwo dostępnym zaworze zwykle jest niewielka w porównaniu z demontażem pokrywy zaworów lub rozrządu. Warsztat może jednak doliczyć diagnostykę komputerową, pomiar ciśnienia oleju i kontrolę instalacji. Orientacyjnie prosty montaż będzie kosztował znacznie mniej niż wymiana wariatora, ale ostateczna wycena zależy od dostępu do części i konstrukcji silnika.
Koło zmiennych faz rozrządu jest dużo droższym elementem. Jego wymiana często wymaga zablokowania lub demontażu rozrządu, a więc dochodzi robocizna, uszczelnienia i czasem dodatkowe elementy napędu. Dlatego przed zaakceptowaniem kosztorysu obejmującego wariator warto poprosić o uzasadnienie: jakie pomiary wykazały jego zużycie i czy wykluczono zawór, olej oraz czujnik.
Przy wymianie elektrozaworu warto ocenić także stan oleju i filtra. Jeśli olej jest przepracowany albo zawór został zanieczyszczony nagarem, sam montaż nowej części może nie zapewnić trwałego efektu. Serwis olejowy nie naprawi uszkodzonej cewki, ale ograniczy ryzyko ponownego zablokowania sprawnego zaworu.
Najlepszy kosztorys rozdziela pozycje: diagnostyka, elektrozawór, uszczelnienie, robocizna, olej i filtr. Dzięki temu wiadomo, za co płacisz i które elementy są konieczne. Wymiana części „na próbę” może wyglądać tanio, ale jeśli nie trafi w przyczynę, końcowy koszt będzie wyższy niż rzetelny pomiar na początku.
Objawy zaworu zmiennych faz rozrządu warto traktować jako punkt wyjścia, a nie gotową diagnozę. Szarpanie i spadek mocy mogą wynikać z zabrudzonego elektrozaworu, lecz klekot po rozruchu częściej kieruje uwagę na wariator, napinacz lub problem z utrzymaniem oleju w układzie. Kod P0010, P0011, P0012 czy P0014 również wymaga interpretacji w kontekście konkretnego silnika.
Najrozsądniejsza kolejność to kontrola oleju, wtyczki, wiązki i sitka, następnie pomiar cewki oraz diagnostyka parametrów pracy. Czyszczenie ma sens przy zabrudzeniu, ale nie zastąpi naprawy instalacji, pomiaru ciśnienia oleju ani oceny mechanicznej rozrządu. Regularna wymiana oleju zgodnie ze specyfikacją producenta to najprostszy sposób, by ograniczyć ryzyko zablokowania zaworu i zużycia całego układu VVT.
